L’IPN 160 est l’un des profilés en acier les plus utilisés dans le domaine de la rénovation et de la construction résidentielle. Que ce soit pour l’ouverture d’un mur porteur ou la création d’un plancher, la question de sa résistance est centrale. Déterminer le poids exact qu’un IPN 160 peut supporter ne se résume pas à un chiffre unique. Cette capacité dépend d’une interaction entre la longueur de la poutre, la répartition de la charge et les propriétés mécaniques de l’acier utilisé.
A ne pas manquer : on vous a préparé Checklist préparation pose IPN — c’est gratuit, en fin d’article.
Comprendre les caractéristiques techniques de l’IPN 160
L’acronyme IPN signifie « I à Profil Normalisé ». Le chiffre 160 correspond à la hauteur totale de la section, soit 160 mm. Ce profilé possède des ailes inclinées dont l’épaisseur augmente vers le centre, là où elles rejoignent l’âme de la poutre.
Dimensions et composition
Un IPN 160 standard présente une hauteur de 160 mm, une largeur de bride comprise entre 74 et 80 mm et une épaisseur d’âme d’environ 6,3 mm. Ces poutres sont généralement fabriquées en acier de nuance S235 ou S275. Le choix de la nuance impacte la limite élastique du matériau, c’est-à-dire sa capacité à reprendre sa forme initiale après avoir subi une contrainte.
Le rôle de l’âme et des ailes
Dans la structure d’un IPN, chaque partie remplit une fonction précise. L’âme, la partie verticale, résiste aux efforts de cisaillement, tandis que les ailes, les parties horizontales, absorbent les moments de flexion. Cette géométrie en « I » offre un rapport poids/résistance élevé, supérieur à celui d’une poutre en bois de section équivalente. Cette efficacité permet à l’IPN 160 de franchir des portées moyennes sans encombrer l’espace visuel.

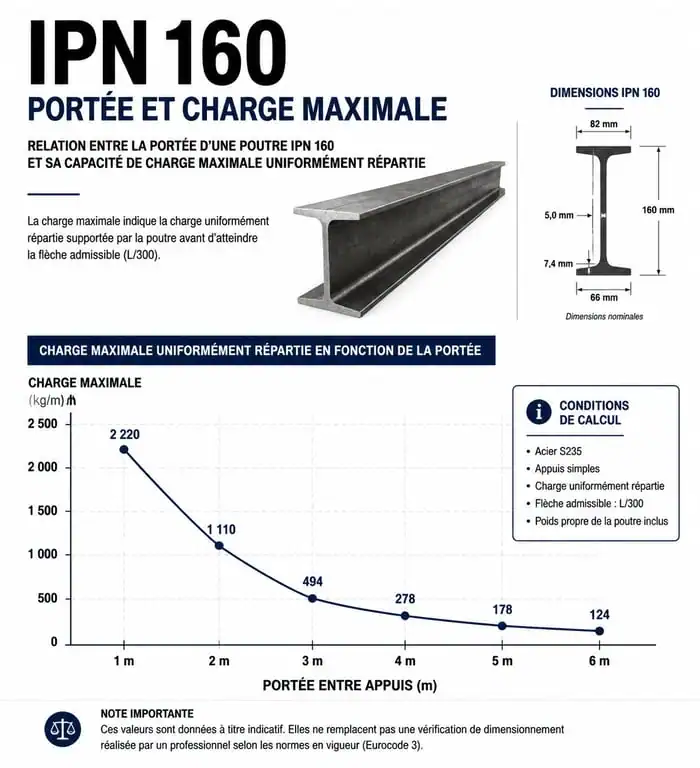

Tableau des charges admissibles pour un IPN 160
La capacité de charge d’un IPN 160 diminue à mesure que la portée, soit la distance entre les points d’appui, augmente. Voici un tableau indicatif des charges totales uniformément réparties que peut supporter un IPN 160 en fonction de sa longueur libre.
| Portée (en mètres) | Charge admissible (kg) – Estimation indicative |
|---|---|
| 2,00 m | ~ 6 100 kg |
| 3,00 m | ~ 4 000 kg |
| 4,00 m | ~ 2 800 kg |
| 5,00 m | ~ 2 100 kg |
| 6,00 m | ~ 1 600 kg |
Note : Ces valeurs sont données à titre informatif pour un profilé en acier S235. Elles ne tiennent pas compte des coefficients de sécurité réglementaires (Eurocodes) ni des conditions spécifiques de pose. Un calcul précis par un bureau d’études est indispensable avant tout chantier.
Les facteurs qui influencent la résistance réelle
Le poids supporté n’est pas une donnée figée. Plusieurs variables peuvent diviser par deux la capacité théorique d’une poutre si elles ne sont pas maîtrisées.
La portée et la flèche
Plus la distance entre les deux appuis est grande, plus la poutre se courbe sous son propre poids et celui de la charge. C’est ce qu’on appelle la flèche. Dans le bâtiment, on limite généralement cette flèche à 1/500ème de la portée pour les structures porteuses, soit 6 mm pour une poutre de 3 mètres. Dépasser cette limite entraîne une déformation visible et l’apparition de fissures dans les cloisons ou les plafonds supportés.
Charge répartie vs charge ponctuelle
Il existe une différence fondamentale entre une charge uniformément répartie, comme un plancher ou un mur de briques posé sur toute la longueur, et une charge ponctuelle, comme un poteau arrivant en un seul point. Une charge ponctuelle située au milieu de la poutre est plus contraignante : elle réduit la capacité de charge de l’IPN de près de 50 % par rapport à une charge répartie.
Pour la stabilité d’un édifice, il est nécessaire de remonter à la racine du transfert de charges. Chaque élément structurel, de la toiture jusqu’au sol, participe à un équilibre. L’IPN 160 est le prolongement d’un système où les fondations servent de socle. Si l’assise sur laquelle repose la poutre ne dissipe pas la pression exercée par l’acier, la structure est fragilisée, quelle que soit la robustesse du profilé.
Installation et sécurité : pourquoi le calcul expert est obligatoire
L’utilisation d’un IPN 160 pour la suppression d’un mur porteur engage la responsabilité décennale et la sécurité des occupants. On ne choisit pas une section de poutre au hasard ou par simple comparaison avec le voisinage.
L’importance de l’appui sur les murs
La charge supportée par l’IPN doit être transmise aux murs latéraux ou aux poteaux. La règle générale impose une longueur d’appui d’au moins 1/10ème de la portée, avec un minimum absolu de 20 cm de chaque côté. Si l’appui est trop court, l’acier risque de poinçonner le mur, provoquant un éclatement du matériau comme la brique, le parpaing ou la pierre, et l’effondrement de la poutre.
Le rôle du Bureau d’Études Techniques (BET)
Faire appel à un ingénieur structure est la seule garantie de pérennité. Le BET calcule :
- Les charges permanentes comme le poids des matériaux, plafonds et isolants.
- Les charges d’exploitation telles que le poids des meubles et des personnes.
- Les charges climatiques, notamment la neige et le vent si l’IPN soutient une charpente.
- Les combinaisons de charges selon les normes NF EN 10024.
Sans cette étude préalable, les assurances peuvent refuser de couvrir un sinistre et la revente du bien peut devenir complexe en l’absence de certificat de conformité.
Comparaison rapide avec d’autres profilés
Si l’étude montre que l’IPN 160 est trop juste pour votre projet, vous pouvez vous tourner vers un IPN 200, qui offre une inertie supérieure, ou vers un profilé de type HEA ou HEB. Ces derniers sont plus larges et plus lourds, mais permettent de supporter des charges plus importantes pour une hauteur sous plafond réduite, un avantage esthétique fréquent dans la rénovation d’appartements.
En résumé, l’IPN 160 est une solution robuste capable de porter plusieurs tonnes sur de petites distances. Sa performance est indissociable d’une mise en œuvre rigoureuse. Avant de commander votre acier, vérifiez toujours la nature de vos appuis et faites valider vos calculs par un professionnel qualifié pour transformer votre intérieur en toute sécurité.
