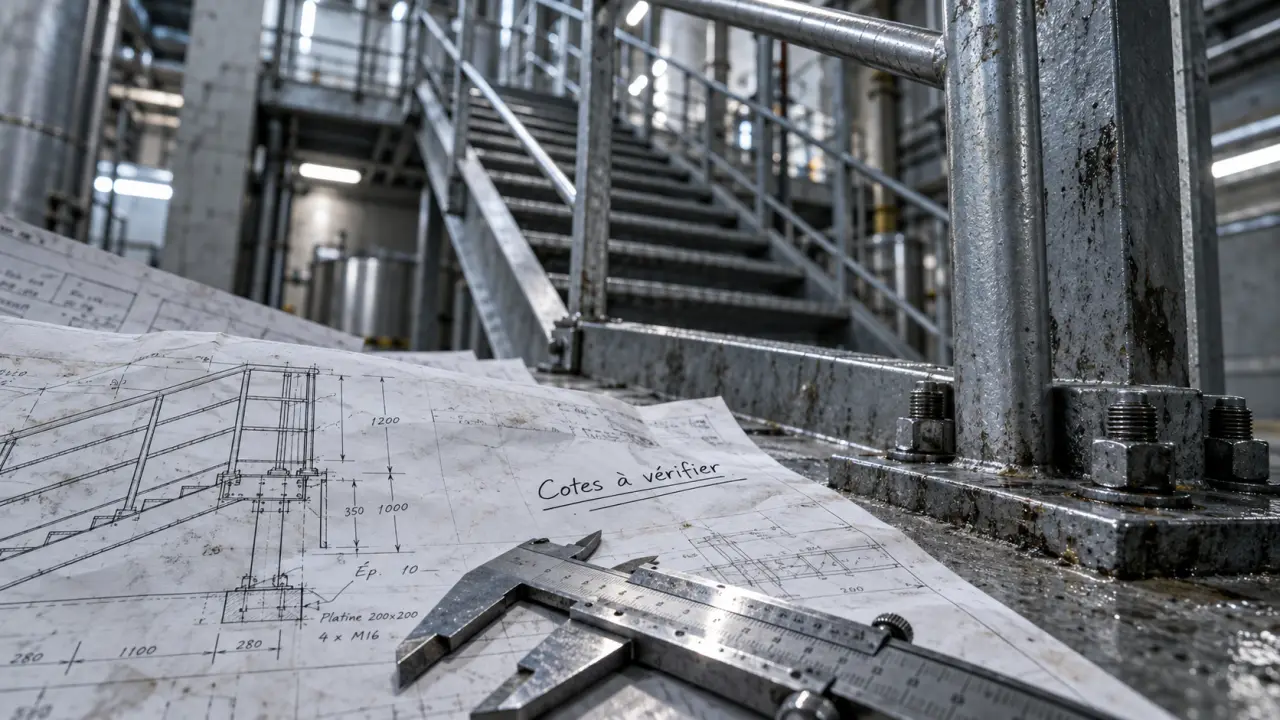

Norme garde-corps d’escalier industriel : ne confondez pas rampant et palier

27 octobre 2026 Éléonore Saint-Clair 9 min de lecture

La norme applicable à un garde-corps d’escalier industriel dépend de sa destination : NF E85-015 pour les accès permanents aux installations industrielles, NF EN ISO 14122-3 pour les accès aux machines. Les dimensions se vérifient ensuite séparément sur la volée d’escalier et sur les paliers. Une hauteur correcte ne suffit pas : remplissage, résistance, ancrages et continuité de la protection doivent également être contrôlés.

Table des matières

Choisir le référentiel selon l’usage réel de l’accès

Un escalier situé dans une usine ne relève pas automatiquement d’une seule norme « industrielle ». Il peut desservir une machine, une plateforme de maintenance, des bureaux ou un espace recevant du public. La destination de l’accès prime sur l’adresse du bâtiment. Avant de dessiner le garde-corps, précisez les utilisateurs, les opérations réalisées et le caractère permanent ou temporaire de l’installation.

Référentiel	Périmètre à examiner	Point de vigilance
NF E85-015	Moyens d’accès permanents aux installations industrielles : escaliers, échelles à marches et garde-corps	Vérifier les prescriptions propres à la configuration retenue
NF EN ISO 14122-3	Escaliers, échelles à marches et garde-corps constituant des accès permanents aux machines	Raisonner avec l’analyse des risques de la machine
NF P01-012	Dimensions des garde-corps de bâtiment, dans son domaine d’application	Ne pas transposer sans vérification les remplissages industriels
NF E85-012	Dispositions générales de conception des moyens d’accès permanents aux installations industrielles	À articuler avec les prescriptions spécifiques de l’équipement
NF EN 13374	Garde-corps périphériques temporaires de chantier	Ne remplace pas le référentiel d’un accès permanent

Lorsque plusieurs usages coexistent, le bureau d’études doit justifier les règles retenues aux interfaces. Une mezzanine de stockage, une passerelle d’inspection et un escalier accessible au public ne se traitent pas nécessairement de la même manière. Les exigences d’évacuation et d’accessibilité doivent aussi être examinées lorsqu’elles s’appliquent.

Distinguer obligation de protection et conformité à une norme

Les articles R.4323-58 à R.4323-61 du Code du travail encadrent la prévention des chutes lors des travaux temporaires en hauteur. L’article R.4323-59 prévoit notamment des garde-corps rigides, fixés de manière sûre, d’une résistance appropriée, placés entre 1,00 m et 1,10 m, avec main courante, lisse intermédiaire et plinthe de butée de 10 à 15 cm, ou une sécurité équivalente.

Il faut distinguer cette obligation réglementaire du statut des normes techniques : celles-ci ne sont pas toutes obligatoires par principe. Leur application peut notamment résulter d’un texte, d’un marché ou d’un engagement contractuel. Elles servent aussi de référence pour concevoir et justifier une solution de prévention. Affirmer simplement « NF E85-015 obligatoire partout » serait donc trop général.

Anoxa mentionne un seuil de hauteur de chute supérieur à 0,50 m pour les accès concernés. Ce repère ne constitue pas une dispense de protection en dessous : un obstacle, une machine ou une surface dangereuse peut aggraver une chute de faible hauteur. L’employeur doit évaluer le risque réel et privilégier la protection collective plutôt que compter uniquement sur un harnais.

Contrôler les cotes sans mélanger volée et plateforme

Les valeurs ci-dessous sont des repères de préparation au contrôle. Elles ne forment pas un jeu de cotes universel : le référentiel, son édition et la géométrie de l’installation doivent être confirmés avant fabrication. En particulier, un garde-corps horizontal et un garde-corps rampant ne se mesurent pas au même endroit.

Élément	Repère dimensionnel	Vérification pratique
Garde-corps horizontal	1,00 à 1,10 m dans le cadre réglementaire cité	Pour un accès machine, vérifier l’exigence normative de 1 100 mm minimum
Garde-corps rampant	900 à 1 000 mm dans la présentation des escaliers industriels d’Anoxa	Mesurer verticalement au-dessus de la ligne des nez de marche et confirmer le référentiel
Plinthe	Plus de 100 mm ; jour au sol de 12 mm maximum selon Anoxa	Vérifier sa continuité et son domaine d’application
Entraxe des poteaux	1 500 mm maximum selon Anoxa	Une portée moindre peut être nécessaire selon le dimensionnement
Potelets verticaux	180 mm maximum selon Anoxa	Ne pas confondre ouverture du remplissage et entraxe des poteaux porteurs
Comportement mécanique	Déformation de 30 mm maximum et flèche résiduelle de 3 mm maximum selon Anoxa	À associer au protocole et aux charges d’essai applicables

La main courante assure la prise en main ; la sous-lisse réduit l’ouverture ; la plinthe limite notamment la chute d’outils. Les espacements doivent être contrôlés dans le texte applicable : les configurations horizontales et rampantes peuvent relever de limites différentes, notamment 500 mm ou 340 mm. La présence d’une seule sous-lisse ne prouve donc pas, à elle seule, la conformité.

La flèche résiduelle est la déformation qui subsiste après retrait de la charge d’essai. Sans indication de la charge, de son point d’application et du montage testé, une valeur de déformation n’est pas une preuve de résistance exploitable.

Vérifier l’escalier et les raccordements, pas seulement la rambarde

Un garde-corps correctement dimensionné ne compense pas des marches irrégulières ou une main courante impossible à saisir. La conception doit intégrer la circulation, les chaussures de sécurité et les interventions de maintenance. Les repères suivants permettent de préparer l’étude, sous réserve du domaine d’application retenu.

Pas de foulée : 600 ≤ G + 2H ≤ 660, avec G pour le giron et H pour la hauteur de marche, en millimètres.
Accès machine : giron de 210 à 310 mm et recouvrement entre marches d’au moins 10 mm.
Largeur : privilégier 800 mm ou plus, sans en faire un minimum universel.
Dégagement de la main courante : 75 mm par rapport aux obstacles ; réduction à 50 mm sur une longueur maximale de 500 mm dans les conditions prévues.
Volées : vérifier la limite de 25 marches et, pour l’accès machine concerné, la hauteur de volée de 4 000 mm.

Pensez la protection comme une chaîne de transfert des efforts : la main courante sollicite les poteaux, qui transmettent la charge aux platines, puis aux ancrages et au support. Un garde-corps robuste fixé sur une rive de dalle dégradée reste vulnérable. Demander la vérification de cette chaîne complète évite qu’un dossier produit conforme masque une installation mal adaptée.

Inspectez également le raccord entre rampant et palier, les extrémités près d’une trémie et les ouvertures de transfert. Une interruption nécessaire à l’exploitation doit faire l’objet d’une solution de protection étudiée, pas d’un simple tronçon laissé démonté.

Préparer une commande et une réception vérifiables

Le choix entre acier, aluminium et inox dépend de l’environnement, de la corrosion et des conditions d’entretien. La fixation à plat ou en applique dépend du support disponible. Sur toiture, une solution autoportante ou lestée peut éviter le perçage, mais exige une vérification de stabilité, de compatibilité avec l’étanchéité et des sollicitations du site.

Avant devis : transmettre plans, hauteur de chute, dimensions, usage, support, exposition chimique et contraintes de circulation.
Avant fabrication : faire valider le référentiel, les plans cotés, les ancrages et les justificatifs de résistance.
À la réception : contrôler les cotes posées, le serrage, la continuité des protections et l’absence de jeu anormal.
En exploitation : organiser les inspections selon les risques et les préconisations du fabricant, puis contrôler après choc, modification ou corrosion importante.

Conservez les plans de récolement, notices, notes de calcul et rapports d’essai pertinents. Un devis utile doit préciser ce qui est conçu, fourni, posé et justifié. Cette traçabilité permet de vérifier l’installation réelle et de maintenir sa sécurité au fil des interventions.
